3D Druck
Neue Möglichkeiten durch 3D Druck
Der 3D Druck eröffnet Ihnen die Möglichkeit in kurzer Zeit greifbare Teile ohne Werkzeugkosten oder wochenlanges Warten zu erhalten. Egal ob zu Demonstrationszwecken oder zum Ausprobieren, die Möglichkeiten des 3D Drucks sind vielfältig.
Ich biete Ihnen die Möglichkeit, Konstruktion und 3D Druck aus einer Hand zu bekommen. Ich verfüge über mehrere Drucker, mit denen ich Ihre Bauteile in verschiedene Farben und Werkstoffen drucken kann.
Anwendungen
Musterteile zur Ansicht
Für die meisten Menschen ist eine CAD Darstellung zwar sichtbar, aber sie können sich nicht unbedingt vorstellen, wie das Teil in der Realität wirklich aussieht. Der 3D Druck bietet hier eine wunderbare Möglichkeit, das Teil in kurzer Zeit im wahrsten Sinne des Wortes „Begreifbar“ zu machen. Und das bereits zu einem Zeitpunkt, wo man noch alle Freiheiten für Änderungen hat.

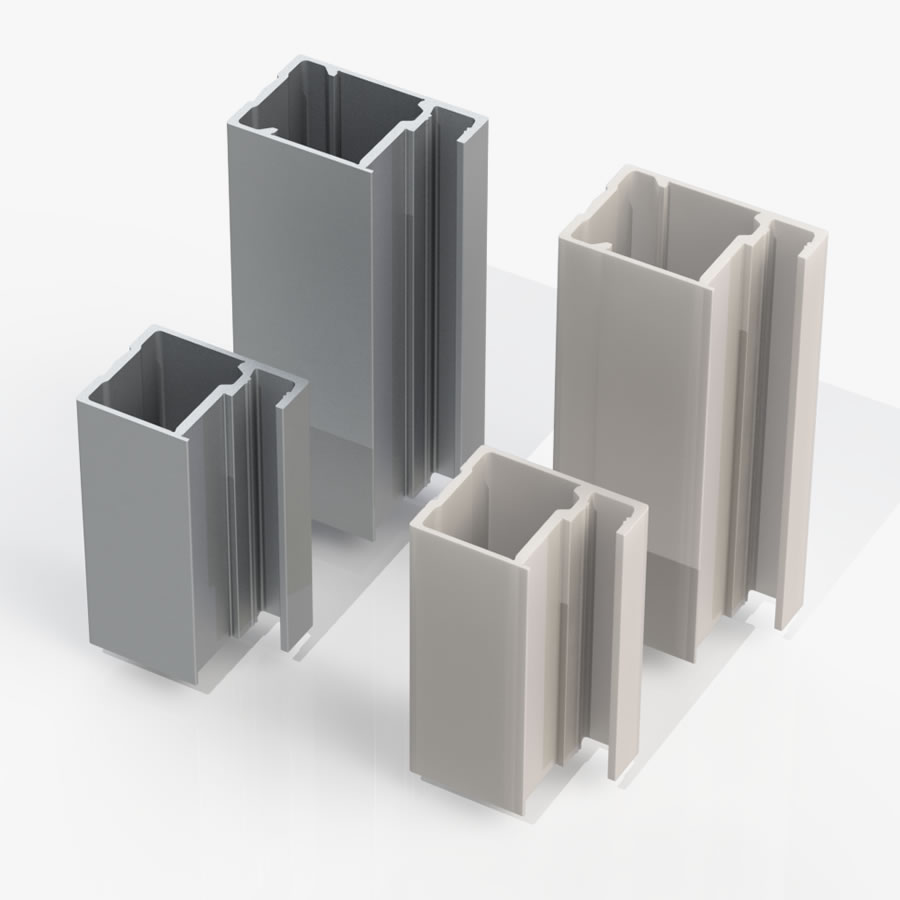

Für einen Kunden wurde ein Aluminiumprofil entwickelt. Bereits während der Entwicklung wurden immer wieder kurze Profilabschnitte gedruckt, um auch von der Produktion Rückmeldungen zu bekommen. Hier war es ein unschlagbarer Vorteil, dass man „etwas in der Hand“ hatte.
Sonderwerkzeuge
Der 3D Druck bietet die Möglichkeit, Sonderwerkzeuge oder Vorrichtungsteile preisgünstig und schnell herzustellen. Diese lassen sich beliebig an Ihre Wünsche und Ihren Bedarf anpassen. Die Stückzahl 1 stellt hierbei überhaupt keine Schwierigkeit dar.
Es liegt in der Natur der Sache, dass Sonderwerkzeuge etwas Besonderes sind. Sprechen sie mich an, wenn sie Bedarf an Sonderwerkzeugen haben.

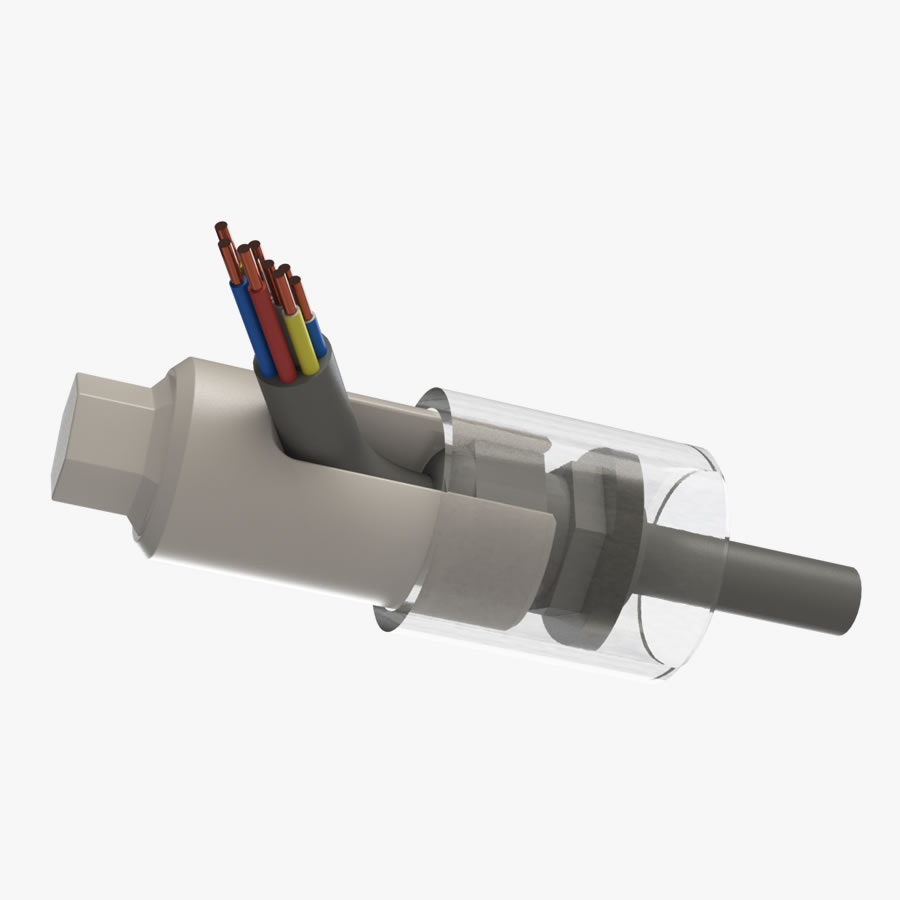

Der Kunde benötigte für eine versteckt angebrachte Rohrverschraubung eine spezielle Nuss, mit der es möglich war, auch mit durchgeführtem Kabel die Mutter der Rohrverschraubung anzuziehen. Für den Kunden wurde eine Spezialnuss entwickelt, bei der das Kabel durchgeführt werden kann.
Produktivteile in kleiner Stückzahl
Die große Stärke des 3D Drucks besteht darin, dass die Bauteile kurzfristig und ohne zusätzliche Werkzeugkosten hergestellt werden können. Das ermöglicht es, aus vorhandenen 3D Daten schnell Prototypen oder eine Kleinserie zu produzieren.

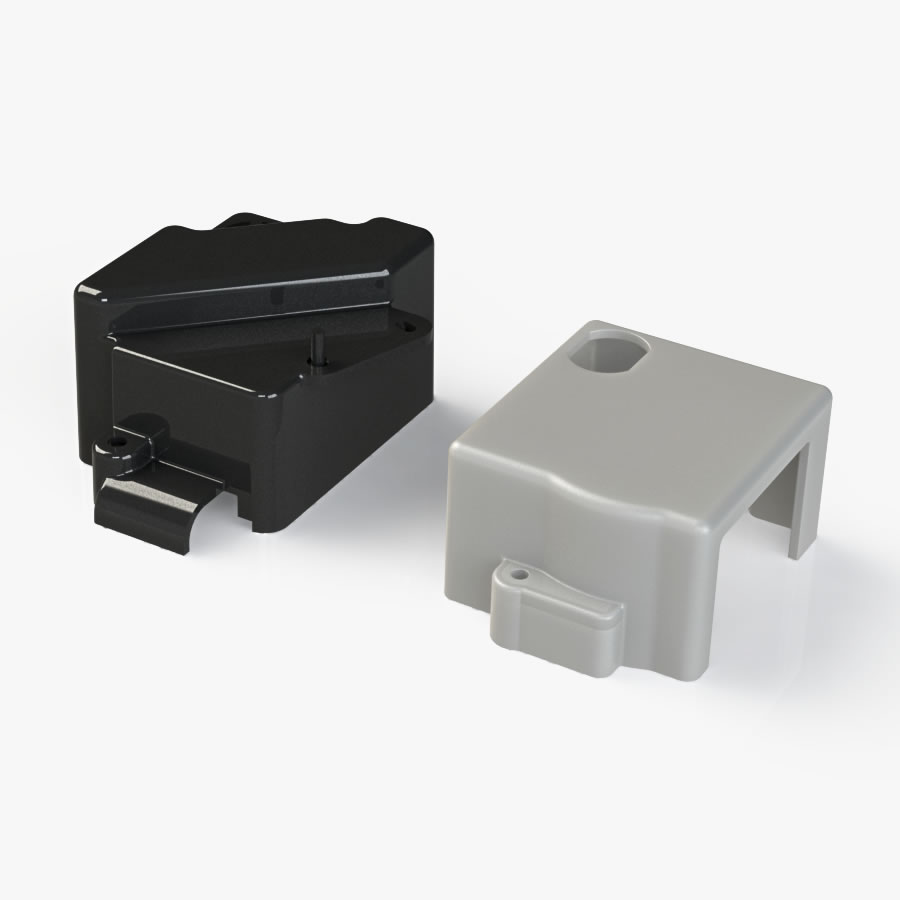

Der Kunde musste an seinem Produkt eine Änderung durchführen, in deren Folge sich auch die zugehörige Abdeckung änderte. Die Fertigstellung des Spritzgusswerkzeuges verzögerte sich, deshalb wurden die ersten Abdeckungen mit dem 3D Drucker gefertigt. Der Kunde war so bereits vor Fertigstellung des Spritzgusswerkzeuges in der Lage Anlagen ausliefern.
Schweißvorrichtungen

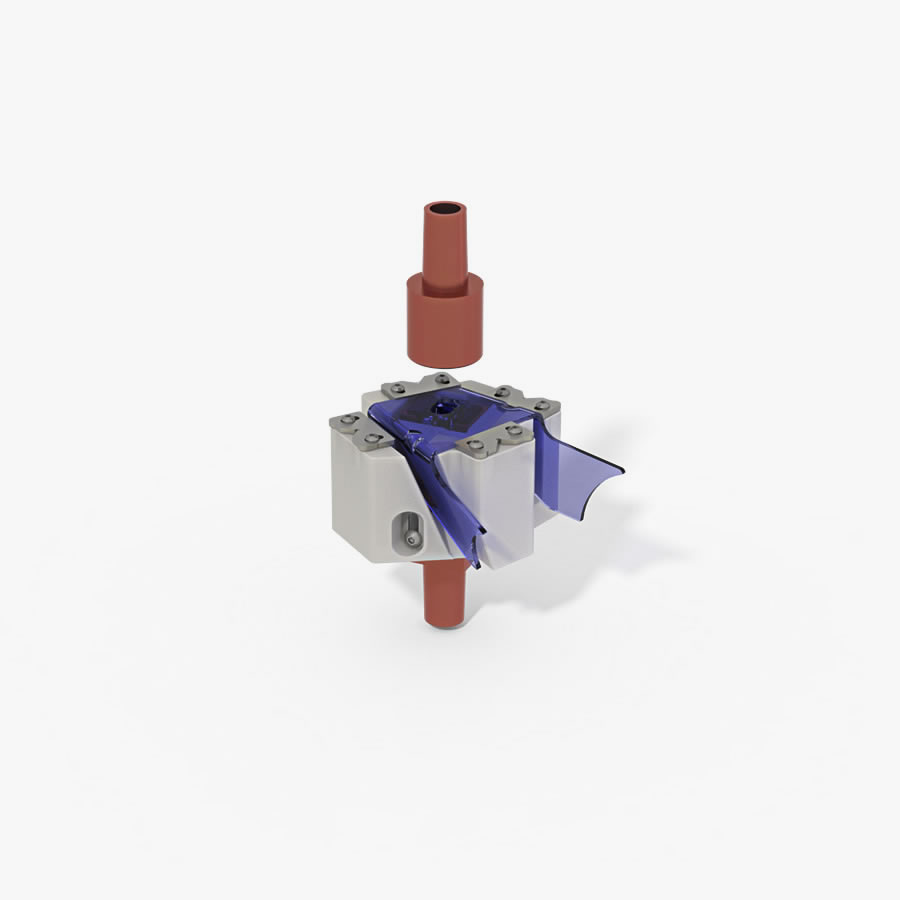

Seit einiger Zeit fertige ich Schweißvorrichtungen für das Punkt oder Buckelschweißen mit Hilfe des 3D Drucks an. Durch den 3D Druck ist es möglich, die Vorrichtungen nahezu beliebig an die zu schweißenden Blechteile anzupassen. Die Kombination aus Standardteilen und kundenspezifischem 3D Druckteil ermöglicht eine neue Generation von Schweißvorrichtungen. Mehr erfahren sie hier.
Unsere Ausstattung
Die Verwendung hochwertiger Drucker ist nur eine Voraussetzung für hochwertige Drucke. Verwendet werden ausschließlich Drucker, die nach dem Schmelzschichtverfahren arbeiten. Dabei wird der Kunststoff in einem Extruder aufgeschmolzen und durch eine Düse gepresst. Der ganze Extruder wird über die Fläche bewegt und baut so Schicht für Schicht das Objekt auf.

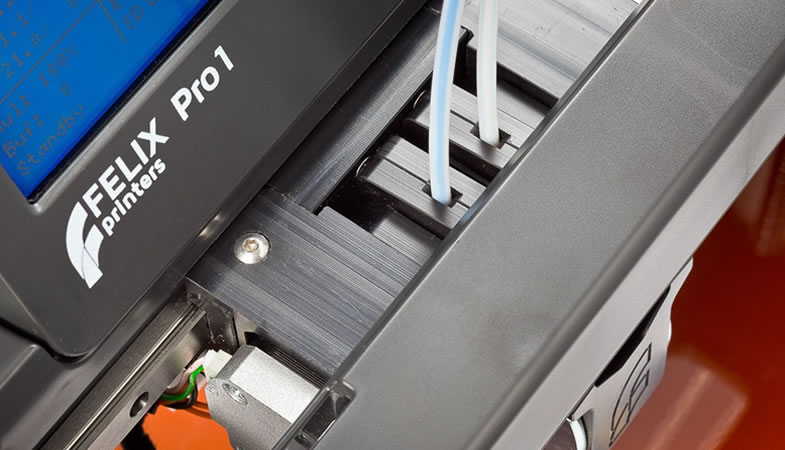

Felix Pro 1
| Bauraum | 237 x 244 x 235mm (13,6 Liter) Dual Extruder |
| Schichtstärke | Minimum 0,05mm Standard 0,15mm Maximal 0,25mm |
| Maximale Temperatur | am Hot End 275°C |
| Düsendurchmesser | 0,35mm (optional 0,5mm) |
| Druckbett | beheizbar bis 105°C |
Leapfrog Creatr HS
| Bauraum | 280 x 240 x 180 (12,1 Liter) Dual Extruder |
| Schichtstärke | Min. 0,02mm |
| Maximale Temperatur | am Hot End 275°C |
| Düsendurchmesser | 0,35mm |
| Druckbett | beheizbar bis 90°C |
Werkstoffe & Qualität

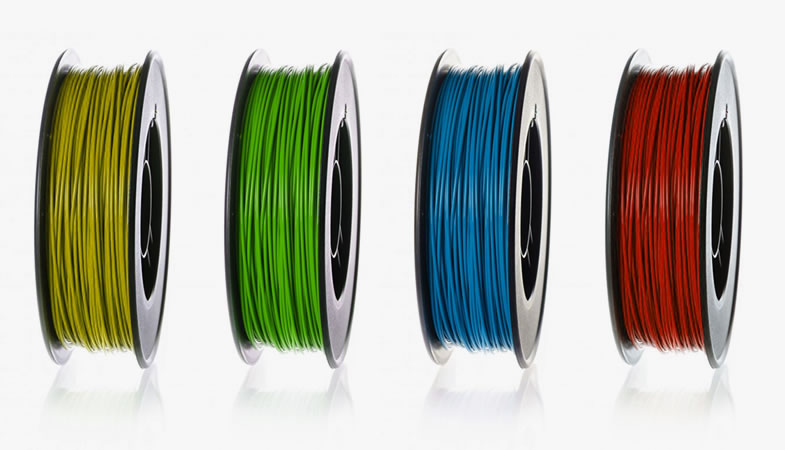

Ein weiterer wichtiger Faktor für die Qualität Ihrer Teile sind natürlich die eingesetzten Druckmaterialien. Wir verwenden standardmäßig ausschließlich hochwertige Filamente namhafter Hersteller aus Deutschland und den Niederlanden. Diese sind kurzfristig und in vielen Farben zu bekommen und weißen eine sehr hohe Qualität auf. Unten stehend finden Sie eine Übersicht über Materialien und Eigenschaften.
PLA
Das PLA ist der St37 des 3D Drucks. Das Filament ist standardmäßig in sehr vielen Farben erhältlich. Wenn das nicht reicht, lassen sich auch kundenspezifische Farben herstellen. Der Werkstoff lässt sich wunderbar verarbeiten und ermöglicht hochwertige Drucke für Präsentationen. Er ist für die meisten Anwendungen völlig ausreichend.
HT-PLA
Das hochtemperatur PLA (HT-PLA) weißt gegenüber dem normalen PLA eine höhere Temperaturbeständigkeit auf. Gleichzeitig ist aber auch die mechanische Belastbarkeit deutlich höher als beim PLA. Sie liegt etwa in der Größenordnung von ABS. Allerdings lässt sich der Werkstoff wesentlich leichter verarbeiten als ABS. Im Moment ist der Werkstoff lediglich in der Farbe Weiß erhältlich. In Planung sind die Farben Rot, Blau und Schwarz.
ABS
Auch dieser Werkstoff ist im 3D Druck sehr verbreitet. Allerdings ist er deutlich schwieriger zu verarbeiten, als PLA. Im Gegensatz zu diesem ist er aber wesentlich Witterungsbeständiger und er weist auch eine höhere mechanische Stabilität auf. Er ist in vielen Farben erhältlich, jedoch nicht in derselben Vielfalt wie PLA. Er wird eingesetzt bei mechanisch belastbaren Teilen, in der Regel für Kleinserien.
Sonderwerkstoffe
Es gibt eine Reihe von Sonderwerkstoffen, die ganz spezielle Eigenschaften bieten. Hier kommen auch laufend neue Werkstoffe dazu. Angeboten werden lediglich Werkstoffe, bei denen wir auch den Druckprozess beherrschen.
- Flexibel (Soft PLA)
- Flammhemmend (UL94 - V0)
- Gleitlagerwerkstoff (igus)
Kosten
Die Frage nach den Kosten für ein 3D Druckerteil ist nicht ganz einfach zu beantworten. Die beiden größten Kostenfaktoren sind die Erstellung des 3D Modells für den 3D Druck und die Druckzeit. Die Druckzeit hängt dabei von sehr vielen Faktoren ab, die wiederum vom Anwendungsfall abhängen.
Hier ein grober Überblick:
- dünne Wand (schneller) – dicke Wand (langsamer)
- geringer Füllgrad (schneller) – hoher Füllgrad (langsamer)
- grobe Oberfläche (schneller) – feine Oberfläche (langsamer)
- hohe Druckgeschwindigkeit (schneller) – niedrige Druckgeschwindigkeit (langsamer)
Dies sind nur einige der Parameter, die projektspezifisch angepasst werden können. Wenn Sie Interesse an einem Bauteil aus dem 3D Drucker haben, nehmen sie Kontakt auf und lassen sie sich ein Angebot erstellen. Sie werden erstaunt sein, wie günstig 3D Druck sein kann.
